Направляющие с обработкой высокого качества рекомендуются для применения в лифтах при скорости кабины более 2 м/с.

Концевые части направляющих имеют фрезерованные опорные поверхности с отверстиями для крепления стыковых накладок. При этом строго обеспечивается постоянство расстояния до головки профиля и перпендикулярность обработанной опорной поверхности боковым граням головки.

Для обеспечения соосности стыкуемых отрезков направляющих с одной стороны имеется паз шириной ml, а с другой - шип толщиной m2.

Подготовленные таким образом отрезки направляющих легко стыкуются.

Для обеспечения равнопрочности стыка и направляющей применяются специальные стыковые накладки (рис. 10.3).

Соблюдение условия равнопрочности стыка и направляющей позволяет размещать его в любом месте пролета между опорами крепления к шахте за исключением мест крепления.

На стадии изготовления особое внимание уделяется обеспечению строгой прямолинейности головки направляющей, перпендикулярности боковых поверхностей головки её опорной части.

Поверхности, по которым должны скользить направляющие ползуны, обрабатываются по высокому классу чистоты с микронеровностями от от 1,6 до 6,3 мкм. Эти требования должны выполняться, если кабина (противовес) лифта имеет скорость более 0,4 м/с или оборудована ловителями независимо от скорости.

Торцевая и боковые поверхности головки направляющей обрабатываются фрезерованием или протяжкой. В последнем случае, они называются калиброванными.

Основные требования к качеству изготовления направляющих итальянской фирмы MARAZZI отражены в данных таб. 10.1.

Расчетные механические характеристики направляющих этой фирмы приведены в таб. 10.2.

Основные размеры и механические характеристики направляющих отечественного производства представлены данными таб. 10.3. Для удобства сопоставления параметров зарубежных и отечественных направляющих обозначения величин в таблице

10.3 соответствуют принятым в таб. 10.1.

Конструкция и установка направляющих в шахте гидравлических лифтов

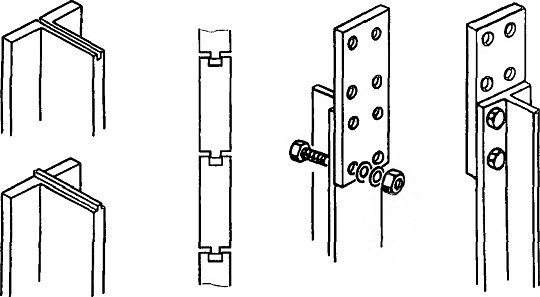

Рис. 10.3 Конструкция стыка отрезков направляющих

Таблица 10,1 Технические характеристики направляющих

Конструкция и установка направляющих в шахте гидравлических лифтов

Лифтовые направляющие таврового профиля собираются из отрезков длиной 4-5м из условия удобства транспортировки.

На монтаж направляющие поступают пакетами по несколько штук.

Для исключения повреждения и коррозии торцевых частей направляющих используется пленочное покрытие или одеваются специальные пластмассовые колпачки, исключающие непосредственный контакт боковых поверхностей направляющих в процессе транспортировки и доставки на объект монтажа (рис 10.4).
