Конструкция и работа механизма привода автоматических дверей гидравлических лифтов

Автоматический привод дверей повышает комфортность условий транспортировки пассажиров. Его применение особенно целесообразно в конструкции лифтов с повышенными скоростями движения, где потери времени на открытие и закрытие створок дверей заметно влияют на производительность работы лифта.

Передвижение створок шахтных дверей, как правило, обеспечивается приводом дверей кабины с помощью специального устройства, называемого отводкой.

В мировой практике имеется опыт применения индивидуального привода шахтных и кабинных дверей, но такое решение оказалось не жизнеспособным.

Конструкция дверей шахты и кабины в значительной мере аналогична, с некоторыми особенностями, обусловленными их назначением.

Двери шахты призваны исключить возможность попадания людей в шахту при отсутствии кабины на этаже. В связи с этим, они оборудуются соответствующими блокировочными устройствами и замками.

Внешний вид двухстворчатой распашной двери больничного лифта приведен на рис.9.5.

Особенностью шахтных автоматических раздвижных дверей является наличие системы автоматического закрытия створок при аварийном уходе кабины с этажа при открытых дверях.

Применяются два основных решения: использование наклонных линеек подвески створок шахтных дверей или замыкающего створки грузового механизма. В последнем случае створки шахтных дверей перемещаются по горизонтальным направляющим линейкам посредством синхронизирующего троса и двигающегося в вертикальном направлении груза. Аналогичный принцип применяется в конструкции полуавтоматических раздвижных дверей.

Конструкция шахтной двери с наклонными направляющими линейками и приводом от дверей кабины лифта представлена на рис. 9.6.

Конструкция и работа механизма привода автоматических дверейгидравлических лифтов

Рис.9.5 Распашная шахтная дверь больничного лифта

Конструкция и работа механизма привода автоматических дверейгидравлических лифтов

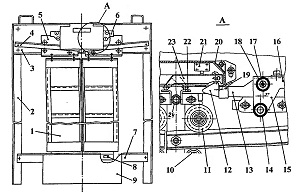

Рис.9.6 Схема шахтной двери с наклонными линейками подвески кареток: 1 - створка; 2 -стояк портала; 3 - балка; 4 - направляющая наклонная линейка; 5 - каретка створки; 6 - замок и контакт контроля закрытия; 7 - порог; 8 - вкладыш башмачка створки; 9 - фартук; 10 - контрролик; И - опорный ролик; 12-зуб защелки замка; 13 - защелка; 14, 18 - ролики; 15 - рычаг; 16-груз противовеса защелки; 17 - ось рычага; 19 - гнездо защелки; 20 - корпус блока контроля закрытия; 21 - выключатель; 22 - упор; 23 - коромысло привода контакта.

Шахтная дверь монтируется на металлоконструкции рамы портала, включающей верхнюю балку 3, стойки 2 и балку порога 7.

Рама портала закрепляется на внутренней поверхности стены шахты.

На балке 3 установлены наклонные направляющие линейки 4, по которым перемещаются каретки 5 со створками 1.

Каретки оборудованы опорными роликами 11 с ребордами, контрроликами 10, которые гарантируют надежную кинематическую связь с линейками, и вместе с вкладышами башмачков 8 обеспечивают движение створок в вертикальной плоскости. Регулировка зазора 0,1 - 0,15 мм между контрроликом и линейкой производится поворотом эксцентричной оси контрролика.

Угол наклона линеек выбирается так, чтобы параллельная линейке составляющая силы тяжести створки гарантировала её закрытие в случае, когда, по аварийной причине, кабина ушла с открытыми дверями.

Опорные ролики имеют полукруглую форму обода и устанавливаются на подшипниках качения. Полукруглая форма обода опорных роликов и башмачки створок дверей обеспечивают их центрирование в вертикальной плоскости.

Раздвижные створки шахтных дверей представляют собой сварную конструкцию из гнутого стального профиля, облицованную декоративным материалом или покрытую огнестойким лаком со стороны этажной площадки.

В пожаростойком исполнении коробчатая конструкция створок заполняется негорючим материалом.

Проем шахтной двери со стороны этажной площадки имеет декоративное металлическое обрамление.

Шахтные двери оборудованы замками с контактами 21, контролирующими закрытие створок.

На рис.9.6 (вид А) створки показаны в закрытом состоянии, и замки (12, 19) исключают возможность их открытия, если кабина находится не на этажной площадке.

Левая часть суммирующего коромысла 23 опирается на упор 22 левой створки, тогда как его правая часть максимально поднята вверх зубом защелки 12 под действием силы тяжести груза 16 рычага 15. В этой ситуации контакт 21 замкнут.

При остановке кабины на этажной площадке включается привод дверей кабины и соответствующая отводка, воздействуя на ролик 14, повернет рычаг 15 против часовой стрелки.

Зуб защелки 12 выйдет из гнезда детали 19, обеспечивая свободу перемещения створки шахтной двери под действием отводки двери кабины на ролик 18. Контакт 21 перейдет в разомкнутое состояние, так как коромысло 23 опустится вниз. Одновременно с правой створкой шахтной двери произойдет открытие левой.

При закрытии дверей кабины соответствующие отводки , воздействуя на ролики 18 правой и левой створки шахтной двери, вызовут ее закрытие. В процессе закрытия зуб защелки 12, скользя по наклонной поверхности детали 19, войдет в зацепление с отверстием. Под действием силы тяжести груза 16 рычаг повернется по часовой стрелке и зуб 12 займет предельное верхнее положение (вид А). При полном закрытии створок, под действием упоров 22 деталей 12 коромысло 23 перейдет в крайнее верхнее положение. Контакт 21 правой и левой створок перейдет во включенное состояние и пуск механизма подъема станет возможным.

Общий вид конструкции двухстворчатой шахтной двери с грузовым замыканием створок представлен на рис.9.7.

Отличительной особенностью этой конструкции является наличие горизонтальной линейки 6. Общий вид этой конструкции представлен на рис.9.8.

Рассматриваемая конструкция шахтной двери находится в закрытом положении.

Конструкция и работа механизма привода автоматических дверейгидравлических лифтов

Рис.9.7 Двухстворчатая шахтная дверь с грузовым механизмом автоматического закрывания: 1,4- левая и правая створка, 2 - балка портала, 3 - замок с контактом контроля закрытия и роликом привода; 5 - трос грузового механизма закрывания; 6 - направляющая линейка кареток;
7 - трос синхронизации движения створок в противоположном направлении.
