Бак для рабочей жидкости гидравлических лифтов - часть 1

Бак представляет собой металлический резервуар, предназначенный для размещения, отстоя, фильтрации рабочей жидкости и отвода тепла из гидросистемы в окружающую среду (см. рис.4.1).

Бак изготавливается из стального листа, при необходимости усиливается ребрами жесткости.

На боковой стенке бака устанавливается мерное стекло или иные устройства контроля уровня масла.

Бак для рабочей жидкости гидравлических лифтов

Рис.4.1 Общий вид гидроагрегата фирмы GMV: 1 - ручной насос; 2 - контрольное устройство; 3 - кнопка ручного управления опусканием кабины; 4 - устройство подсоединения всасывающего и сливного трубопровода теплообменника; 5 - индикатор уровня рабочей жидкости; 6 -сливная пробка; 7 - фильтр сливной магистрали; 8 - мотор-насос; 9 - клеммная коробка с таблицей параметров двигателя; 10 - таблица параметров гидроагрегата; 11 - мерная линейка; 12 - корпус; 13 - подключение трубопровода рабочей жидкости;; 14 - таблица данных проверки гидроагрегата; 15 - глушитель гидравлический с краном отключения трубопровода; 16 - блок клапанов управления

Бак для рабочей жидкости гидравлических лифтов

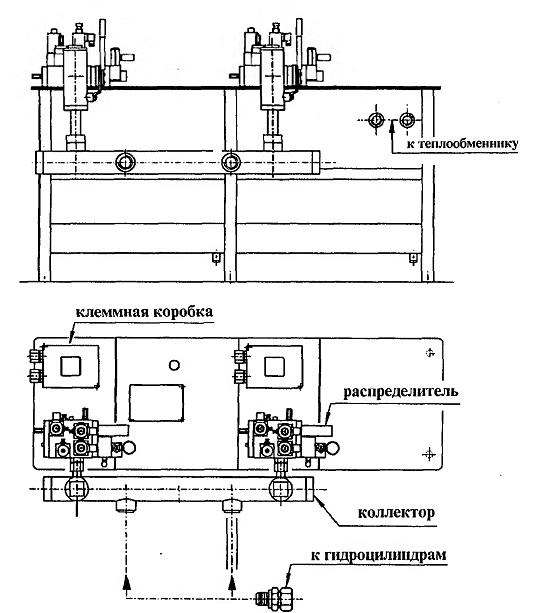

Рис.4.2 Внешний вид спаренной установки гидроагрегата лифта

Выбор толщины стенок бака определяется из условия обеспечения жесткости конструкции и исключения вибрации его стенок, которые, резонируя, могут усиливать шум и вибрацию, производимые работой двигателя и насоса.

Для уменьшения передачи шума на конструкцию здания корпус бака устанавливается на опоры с амортизирующими резиновыми прокладками.

Чтобы не допускать попадание грязи на поверхность жидкости, верхняя часть бака закрывается достаточно жесткой стальной крышкой, на которой устанавливается блок клапанов управления.

В крышке корпуса имеется горловина с сеткой фильтра для заливки рабочей жидкости.

Горловина закрывается специальной крышкой, в которой предусматривается отверстие с воздушным фильтром для того, чтобы внутри бака сохранялось атмосферное давление независимо от причин колебания уровня жидкости.
