Тормозные устройства лифтовых лебёдок - часть 4
В настоящее время Карачаровский механический завод
выпускает более технологичную облегченную модель тормоза типа МП-201
(рис. 2.28).
В этом тормозе применяются более простые по конструкции тормозные
колодки 13, жестко установленные на рычагах 12. Путем использования в
конструкции легких сплавов уменьшается металлоемкость тормоза.
Регулировка и принцип действия тормоза аналогичны предыдущей
конструкции.
При жесткой установке колодок площадь их контакта с поверхностью
тормозного шкива составляет 60... 70 % площади тормозных накладок 14.
При-мерно через месяц эксплуатации она достигает 90...99 %. Тормоз
начинает работать более жестко, поэтому ослабляют силу сжатия тормозных
пружин.
При регулировке данного тормоза (рис. 2.29) должны соблюдаться следующие
значения зазоров: между якорем (диском) и электромагнитом в лифтах СаЛСЗ
и ЩЛЗ — (Г1) мм, а в лифтах КМЗ — (4+2) мм; между витками пружин в
расторможенном состоянии — не менее 1,5 мм; между колодкой и тормозным
шкивом при разжатых колодках — (0,5+0,5)
мм.
Толщина фрикционных накладок должна быть не менее 2
мм.
Установочная длина L пружин тормоза должна быть равна размеру,
указанному на бирке, с допуском ±1 мм.
На рис. 2.30 представлен колодочный тормоз фирмы «ОТИС» с горизонтально
расположенным электромагнитом постоянного тока, предназначенный для
установки на лебедках с вертикально расположенным червяком.
Тормозные колодки 13 жестко закреплены на рычагах 11. Электромагнит 5
расположен горизонтально. Зазор между ярмом электромагнита и якорем
регулируется с помощью винтов 2, которые вращаются гаечным ключом 10;
перед его регулировкой затяжка гаек 3 ослабляется. Для снижения уровня
шума величина зазора должна составлять 0,3...0,4 мм.
Тормозной момент регулируют вращением шпильки 9 и гаек 6 и 7.
Рис. 2.28. Тормоз с короткоходовым
электромагнитом постоянного тока типа МП-201 с жестко установленными
колодками:
1, 6 — пружины; 2 — шпилька; 3, 8 — гайки; 4 — якорь электромагнита; 5 —
электромагнит; 7 — регулировочный винт; 9 — рычаг включения тормоза; 10
— двуплечий рычаг; 11, 16 — шарниры; 12, 15 — рычаги; 13 — тормозная
колодка; 14 — тормозная накладка

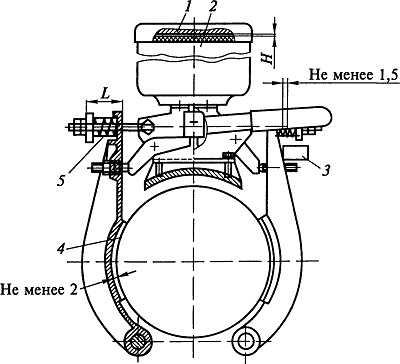

Рис. 2.29. Параметры, проверяемые при
регулировке тормоза с короткоходовым электромагнитом постоянного тока
типа МП-201 с жестко установленными колодками:
1 — якорь (диск) электромагнита; 2 — электромагнит; 3 — бирка; 4 —
накладка; 5 — пружина; Н — зазор; L — установочная длина пружин тормоза

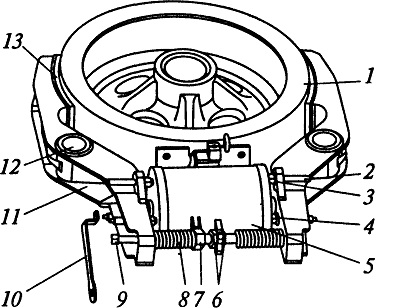

Рис. 2.30. Колодочный тормоз фирмы «ОТИС» с
горизонтально расположенным электромагнитом постоянного тока:
1 — тормозной шкив; 2 — винт; 3, 6, 7 — гайки; 4 — якорь; 5 —
электромагнит; 8 — тормозная пружина; 9 — шпилька; 10 — гаечный ключ; 11
— рычаг; 12 — шарнир; 13 — тормозная колодка
Контрольные вопросы
1. Для чего предназначен тормоз?
2. Тормозами какого типа должна оборудоваться лифтовая лебедка?
3. Что означает понятие «тормоз нормально замкнутого типа»? За счет чего в нем создается тормозной момент?
4. Опишите конструкцию тормозов нормально замкнутого типа.
5. Что применяют в качестве привода тормозных устройств?
6. Для чего предназначен привод тормозного устройства?
7. Сравните электромагниты постоянного и переменного тока.
8. Сравните тормоза с нороткоходовыми и длинноходовыми электромагнитами.
9. Опишите конструкцию электрогидравлического толкателя.
10. Как регулируется тормозной момент в тормозах с электромагнитами типов КМТД-102, МП-201 и электромагнитом типа МП-201 с жестко установленными колодками?
