Двери шахты и кабины лифта

Все входные и погрузочные проемы в шахте обязательно оборудуются дверями. Двери являются наиболее важными и ответственными устройствами безопасности, обеспечивающими невозможность проникновения в шахту посторонних лиц. Кабина, в которой допускается транспортировка людей, должна быть оборудована дверями.

Двери шахты и кабины бывают распашные, раздвижные и комбинированные (распашные-раздвижные).

Двери могут приводиться в действие вручную, автоматически и полуавтоматически (открываться вручную, а закрываться при помощи груза, пружины и других устройств).

Двери шахты и кабины могут состоять из одной, двух, четырех и более створок. При одинаковых размерах створок двери называются симметричными, при разных — несимметричными.

Раздвижные двери подразделяют на горизонтально-раздвижные и вертикально-раздвижные (последние устанавливают только на грузовых лифтах, в которых не допускается транспортировка пассажиров).

Рис. 2.66. Схема вертикально-раздвижных дверей шахты и кабины:
1 — нижняя створка; 2 — блок; 3 — канат (цепь); 4 — кабина; 5 — верхняя створка

Схема вертикально-раздвижных дверей шахты и кабины представлена на рис. 2.66. Такие двери должны удовлетворять следующим требованиям:

• створки должны быть подвешены не менее чем на двух несущих элементах;

• коэффициент запаса прочности несущих элементов должен быть не менее восьми;

• створки дверей, открываемых и закрываемых вручную, должны быть уравновешены;

• при применении в качестве несущих элементов стальных канатов отношение диаметра огибаемого канатом шкива к диаметру каната должно быть не менее 25;

• несущие элементы должны быть защищены от схода с канавок шкивов или звездочек.

По скорости движения горизонтально-раздвижные двери подразделяют на одно-, двух- и многоскоростные.

Раздвижные створки односкоростных дверей перемещаются в одной плоскости, двухскоростных — в двух плоскостях, многоскоростных — в нескольких плоскостях. Створки многоскоростных дверей перемещаются в нескольких плоскостях и проходят разные пути в одно и то же время, т. е. они должны двигаться с разными скоростями.

Раздвижные двери шахты и кабины имеют направляющие:

• горизонтально-раздвижная дверь — сверху и снизу;

• вертикально-раздвижная дверь — с боковых сторон.

Двери обязательно оборудуются устройством, предотвращающим выход створок из направляющих.

На рис. 2.67 приведены схемы горизонтально-раздвижных дверей шахты и кабины.

По конструкции двери шахты и кабины подразделяют на глухие, обшитые листовой сталью; сетчатые, обшитые на высоте 1 м от пола листовой сталью; огражденные армированным (* Армирование — усиление материала или частей конструкции элементами или арматурой из другого, более прочного материала.) стеклом и листовой сталью на высоте 1 м от пола; коробчатого типа, изготовленные из листовой стали толщиной 0,5 мм и усиленные приваренными вставками швеллерного типа из листовой стали толщиной 2 мм.

Стальной лист, применяемый для обшивки дверей, должен иметь толщину не менее 1 мм.

Горизонтально-раздвижные и вертикально-раздвижные двери шахты в закрытом положении должны соответствовать следующим требованиям:

• створки должны перекрывать не менее чем на 0,015 м обвязку дверного проема сверху и с боковых сторон у горизонтально-раздвижной двери и со всех сторон — у вертикально-раздвижной двери; у односторонне-раздвижной двери со стороны притвора створки допускается створкой не перекрывать обвязку дверного проема;

• у горизонтально-раздвижной двери при односторонне-за-крывающихся створках перекрытие одной створки другой должно быть не менее 0,015 м, зазор между этими створками не должен быть более 0,006 м.

Усилие, необходимое для предотвращения закрывания автоматически закрывающейся двери, не должно превышать 150 Н, за исключением первой трети перемещения двери.

Кинетическая энергия двери шахты со всеми жестко прикрепленными к ней элементами не должна превышать 4 Дж в любой точке при средней скорости закрывания.

Двери шахты и кабины лифта

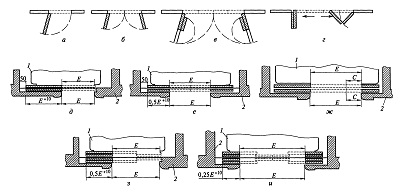

Рис. 2.67. Схемы горизонтально-раздвижных дверей шахты и кабины:
а — распашная одностворчатая; б — распашная двустворчатая; в — распашная четырехстворчатая; г — полураспашная четырехстворчатая; д — раздвижная одностворчатая; е — раздвижная двустворчатая симметричная односкоростная; ж — раздвижная двустворчатая несимметричная; з — раздвижная двустворчатая односторонняя двухскоростная; и — раздвижная четырехстворчатая симметричная двухскоростная; 1 — кабина; 2 — шахта; Е — ширина дверного проема; С — ширина узкой створки
