Лифтовые подвески - часть 1

Подвески, предназначаемые для прикрепления кабин и противовесов к канатам, по конструкции бывают жесткие, пружинные (рис 39) и балансирные (рис 40) Пружинные подвески кабин и противовесов смягчают вибрации при движении и остановке кабин и противовесов Балансирные подвески служат для выравнивания нагрузок, приходящихся на каждый из канатов, на которых подвешены кабина и противовес Неравномерность нагрузок возможна при неравномерной вытяжке канатов или при неравномерной осадке канатов в ручьях канатоведущего шкива

Если снять пружины с подвески (см рис 39), получится жесткая подвеска. Жесткая подвеска состоит из ушковых болтов 9, 13 и патронов 4 Канаты прикрепляются к ушковым болтам заплеткой, заливкой баббитом, зажимами или при помощи клиньев Указанная подвеска проста в устройстве, но обладает существенным недостатком' все вибрации, возникающие при движении и остановке кабины и противовеса, передаются по канатам, по конструкциям шахты и проникают в кабину и в прилежащие к шахте квартиры.

Кроме ушковых болтов, коушей и крепежных гаек, пружинная подвеска снабжена пружинами, которые гасят вибрации. Для того, чтобы пружины выполняли амортизационные функции, необходимо, чтобы между патронами 4 и верхней балкой каркаса 12 противовеса, а также между витками пружин были необходимые

зазоры (величины зазоров даны ниже). Для исключения возможности произвольного Свинчивания контргаек и гаек в концах ушковых болтов просверливаются отверстия и после навинчивания гаек и контргаек ушковые болты зашплинтовываются.

Лифтовые подвески

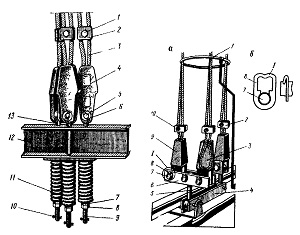

Рис 30 Пружинная подвеска противовеса
1 — болт зажима, 2— зажим, 3 — канат, 4 — патрон, 5 — палец, 6—шайба ШЭЗ, 7— гайка; 8 — контргайка, 9 — болт ушковый; 10 — шплинт; Ч — пружина, 12 — верхняя балка противовеса, 13 — болты ушковые

Рис. 40. Трехканатная балансирная подвеска лифтов с раздвижными дверями:
а — конструкция 1 — стяжное кольцо, 2, 10 — зажимы, 3—клин, 4— нижний балансир, 5 — ушковая тяга, 6 — верхний балансир, 7 — палец; 8 — шайба ШЭЗ, 9— патрон,
6 — способ фиксирования пальца
