Лифты с раздвижными дверями и автоматическим приводом - часть 1

1 Проверяют состояние створок дверей шахты и кабины

Визуальной проверкой убеждаются, что отсутствует деформация в створках Створки дверей должны быть ровными без выпуклостей и трещин По всей площади створок крепление пластика должно быть надежным. Если деформированные участки створок мешают свободному закрыванию и открыванию створок, их заменяют Выправля ют, если это возможно, деформированные участки створок на месте При выпучивании пластика его дополнительно крепят винтами с потайной головкой Если устранить выпучивание не возможно, пластик заменяют

2 Проверяют и регулируют проходные зазоры между обрамлением портала шахты и створками двери шахты

Снаружи шахты с этажной площадки при постепенном открытии створки проверяют зазор между обрамлением портала и створкой двери шахты по всей ее поверхности Он не должен

превышать 3—5 мм, отвинчиванием гаек 24 (см. рис. 5) с обеих сторон створки ослабляют крепление, перемещением створки в направлении, перпендикулярном к ее плоскости, устанавливают требуемый зазор между обрамлением портала и створкой и фиксируют положение створки завинчиванием гаек

Аналогично регулируют зазор между обрамлением портала и второй створкой двери шахты, а также зазоры между створками двери кабины и стенкой ее

3 Проверяют и регулируют зазор в притворе створок двери шахты

Изнутри шахты (с крыши кабины) раздвигают створки двери шахты Образовавшийся зазор между створками должен быть не более 4 мм по всей длине линии притвора (действие раздвигающей створки силы приложено в верхней части створок)

Отпускают створки двери и убеждаются, что нет щелей в притворе, регулируют положение створок двери шахты

1-е положение створок (рис. 19,а) Створки в месте притвора прилегают плотно, но линия притвора находится не в вертикальном положении

Если зазор между нижней торцовой поверхностью левой створки и порогом с левой стороны более 5 мм, а зазор между нижней торцовой поверхностью правой створки и порогом с правой стороны менее 3 мм, установку створок в вертикальное положение можно произвести опусканием левой стороны левой створки с поднятием правой стороны правой створки

Лифты с раздвижными дверями и автоматическим приводом

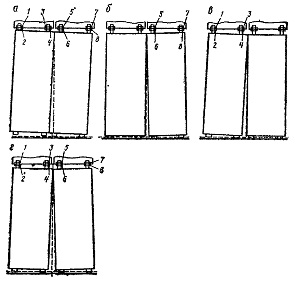

Ряс. 19. Возможные перекосы створок дверей шахты кабины

Отвинчивая гайку 8 и навинчивая гайку 7, устанавливают правую створку вертикально, при этом нижние и верхние торцовые поверхности должны находиться на одной линии. Отвинчивая гайку 1, опускают левую сторону створки так, чтобы зазор
между нижней торцовой поверхностью слева оказался в пределах 3—5 мм, а створка встала вертикально. Опусканием или поднятием створок устанавливают их верхние торцовые поверхности яа одной линии, при этом должны быть соблюдены зазоры между нижними торцовыми поверхностями створок и порогом двери шахты в пределах 3—5 мм. Створки поднимают, завинчивая гайки 2, 4 на одинаковое число оборотов и завинчивая гайки 1, 3. Опускают створки, отвинчивая гайки 1, 3 на одинаковое число оборотов и отвинчивая гайки 2, 4. Цели зазор между нижней торцовой поверхностью левой створки и порогом с левой стороны находится в пределах нормы, установку створок в вертикальное положение можно произвести одновременным поднятием правой стороны левой створки и обеих сторон правой створки так, чтобы они встали в вертикальное положение, а верхние торцовые поверхности оказались на одной линии. Зазор регулируют, постепенно завинчивания гайки 4, 6, 8 и 3, 5, 7. Если же линия притвора створок перекошена относительно вертикали в другую сторону, то при установке створок в вертикальное положение необходимо выполнять все операции в той последовательности, что и в первом случае, только вместо левой створки операции следует выполнять с правой створкой и наоборот.
