Канатоведущие органы, блоки и контршкивы лифтовых лебёдок

Канатоведущие органы предназначены для преобразования вращательного движения выходного вала механизма привода (редуктора или электродвигателя в безредукторных лебедках) в поступательное движение кабины и, в зависимости от кинематической схемы лифта, противовеса.

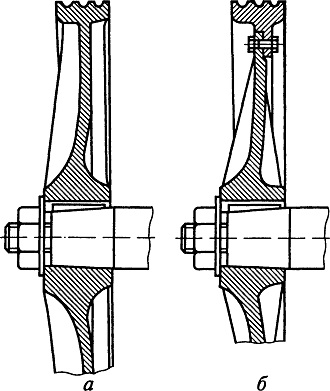

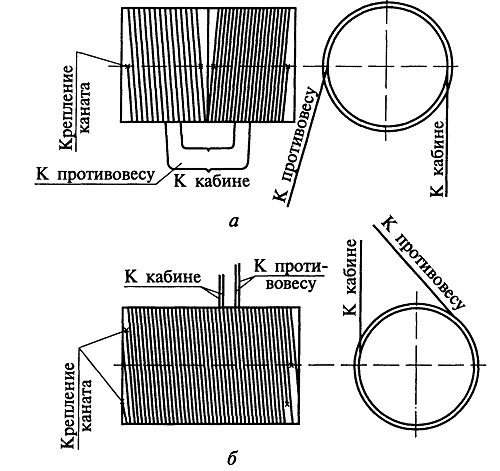

В зависимости от конструкции лифта его канатоведущим органом может быть барабан (рис. 2.15), канатоведущие шкивы (рис. 2.16) или звездочка.

В лебедках со звездочкой в качестве тягового органа применяется цепь Галля. Типовые лифты такими лебедками не оснащаются, поэтому в настоящем учебнике не рассматриваются.

Основные требования ПУ-БЭЛ к канатоведущим органам, блокам и контршкивам таковы:

• барабан лебедки должен иметь реборды;

• у лебедки с КВШ необходимо обесдечить сцепление канатов со шкивом в рабочем режиме и при испытаниях лифта;

• спадание канатов с приводных и направляющих элементов в рабочем режиме и при испытаниях лифта должно быть исключено.

В процессе эксплуатации лифта барабаны, КВШ, контршкивы, отклоняющие блоки и блоки натяжных устройств подвергают

осмотру в соответствии с инструкциями завода-изготовителя. При появлении в них трещин и сколов их немедленно заменяют.
