Раздвижные двери шахты лифта - часть 2

Рычаг механизма отпирания и открывания створок двери шахты (рис. 11) служит для отпирания и открывания створки двери шахты. Его устройство показано на рис. 8. На рычаге 10 укреплен ролик 13 и палец 7. Положение пальца после регулировки фиксируется пластиной 14, она загибается за пределы верхней и нижней кромок верхнего плеча рычага (в районе щелевидного отверстия). Это хорошо видно на рис. 6, г, 3. Палец 7 служит для того, чтобы поднять защелку в момент отпирания створки двери шахты. Совместная работа автоматического замка и рычага отпирания и открывания створки двери шахты заключается в следующем. При наличии или отсутствии кабины на этаже и неработающем приводе дверей защелки находятся в опущенном положении и перекрывают упоры кареток, поэтому створки двери шахты заперты.

Раздвижные двери шахты лифта

Рис. 11. Рычаг механизма отпирания и открывания створок двери шахты (детали):
1 — палец; 2 — фиксирующая пластина; 3 — пружинное кольцо; 4 — рычаг; 5 — плоская шайба; 6, 7 — гайка и контргайка; 8 — гайка; 9 — втулка, 10 — шплинт; 11 — плоская шайба, 12 — ролик; 13 — ось

При наличии кабины на данном этаже ролики 28 (см. рис. 5) рычагов обеих створок находятся в пазах левой и правой отводок 22 (рис. 12), укрепленных на створках двери кабины При включении электродвигателя привода дверей створки двери кабины начинают открываться и одновременно поворачивают рычаги вокруг осей. Левый рычаг поворачивается влево, правый — вправо. Пальцы 32 (см. рис. 5), укрепленные на рычагах, соприкасаются с защелками, поднимают их и выводят из зацепления с упорами. При открывании створок двери шахты ролики 35, укрепленные на защелках, набегают на верхние кромки кареток, поэтому до окончания открывания и при открытых створках защелки находятся в приподнятом положении

Блок-контакты 3 (левый и правый) предназначены для контроля запирания створок двери шахты автоматическими замками. В качестве таких контактов использованы блок-контакты ВПК-2010. Они крепятся на стальных площадках двумя винтами

2 каждый, а к верхней балке двери шахты болтами 1. Когда створки двери шахты заперты, защелки 34 опущены, штоки блок-контактов под действием пружин также опущены; контакты замкнуты и лифт готов к работе. При открытых створках защелки подняты, под действием площадок 36 штоки блок контактов перемещены вверх, контакты разомкнуты и кабина не может прийти в движение от кнопок приказа или вызова. В блок-контактах ВПК-2010 использованы нижние р-контакты

Блок-контакт контроля притвора створок двери шахты (блок-контакт ДШ) 9 служит для контроля притвора створок двери шахты. В качестве такого блок-контакта использован блок-контакт ВПК-2011. В отличие от блок-контакта ВПК-2010 он имеет на конце штока ролик

В качестве нажимного устройства, воздействующего на шток блок-контакта при закрытых створках, служит рычаг 12, который шарнирно укреплен на оси. Если раздвигать отпертые створки, то рычаг сходит с ролика 13 и шток блок-контакта, опускается, контакт размыкается. При закрывании створок рычаг набегает на ролик 13, поднимается вместе со штоком и контакт замыкается. Контакты ДЗ и ДШ включены в одну последовательную цепь, при размыкании которой хотя бы одним контактом исключается возможность пуска и движения кабины В качестве контакта ДШ в блок-контакте ВПК-1011 использован р-контакт.

Створки двери шахты предназначены для закрывания шахтных проемов при уходе кабины с данного этажа, а также при нахождении кабины на этаже.

Раздвижные створки представляют собой сварную конструкцию, облицованную со стороны, прилегающей к этажной площадке, пластиком. Для закрывания щелей между створками дверей шахты и кабины, примыкающих друг к другу, прикрепляется камуфляж — фигурное металлическое обрамление. Створки двери шахты крепятся к кареткам снизу, для чего к верхним торцовым частям створок приварены шпильки — по две на каждой створке При помощи гаек створки крепятся к кареткам. Створки двери шахты не касаются порога, что исключает возможность заедания при их движении. Зазор между порогом и створкой должен быть 3—5 мм. Такие зазоры необходимы между обрамлением портала и створками. Чтобы низ створок не перемещался в поперечном

направлении, внизу на них установлено по два башмачка на каждую створку. Эти башмачки входят в паз порога и задают направление движения створок при их открывании и закрывании.

Раздвижные двери шахты лифта

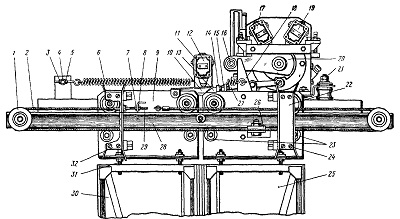

Рис. 12. Верхняя балка двери кабины и механизм открывания створок:
1—ролик, 2 — канат связи створок, 3 и 5 — крепежные гайки; 4 — держатель; 6— возвратная пружина, 7 и 8 — крепежный гайки; 9 — левая каретка двери кабины, 10 — рычаг; 11— корпус блок-контакта контроля притвора створок, 12 — крышка блок-контакта; 13 — упор; 14 — регулировочный болт замка; 15 — контргайка; 16 — роли к водила; 17 — конечный выключатель на закрывание створок; 18 — упор; 19 — конечный выключатель на открываний створок; 20 — водило; 21 — гайки для крепления всего механизма, 22 — отводка; 23 — контрролики; 24 — винт для крепления отводки; 25 — правая створка двери кабины, 26 — зажим каната связи, 27— рычаг замка; 28 — линейка; 29 — держатель каната связи, 30 — левая створка двери кабины; 31 — шпилька; 32 — отводка
