ЛИФТОВЫЕ ЭТАЖНЫЕ ПЕРЕКЛЮЧАТЕЛИ, ИНДУКТИВНЫЕ И КОНТАКТНЫЕ ДАТЧИКИ СЕЛЕКЦИИ И ДАТЧИКИ ТОЧНОЙ ОСТАНОВКИ

На односкоростных лифтах этажные переключатели предназначены для производства коммутационных операции в электрических цепях контакторов направления, питающих приводной электродвигатель

Посредством этих коммутационных операций осуществляются: остановка движущейся вверх или вниз кабины на нужном этаже, приказ или вызов которого были зарегистрированы; поочередная подготовка электрических цепей питания обоих контакторов при движении кабины в одном и другом направлениях.

На двухскоростных лифтах этажные переключатели предназначены для производства коммутационных операций в электрической цепи контактора большой скорости и в цепях электроаппаратов, подающих питание на электродвигатель механизма открывания дверей кабины и шахты.

Посредством этих коммутационных операций осуществляются: размыкание электрической цепи питания катушки контактора большой скорости перед подходом к этажу, приказ или вызов которого были зарегистрированы, подготовка цепи питания электроаппарата, замыкающего контакты в цепи статорной обмотки электродвигателя механизма открывания дверей кабины и шахты.

На рис. 102 показано устройство этажного переключателя ПЭ-1. В корпусе 7 винтами 9 укреплены два блокировочных контакта 8 и 10 типа ЛКБ-31, имеющих по одному з-1, II и р-контакту III, IV. На рис. 102 нижние p-контакты, а верхние з-контакты. На односкоростных лифтах з-контакты не задейсткованы Посредством р контактов осуществляется поочередное присоединение вторых выводных кондов катушек контакторов направления к другому полюсу питающей сети (первые выводные концы катушек при помощи проводов наглухо присоединены к первому полюсу сети)

ЛИФТОВЫЕ ЭТАЖНЫЕ ПЕРЕКЛЮЧАТЕЛИ, ИНДУКТИВНЫЕ И КОНТАКТНЫЕ ДАТЧИКИ СЕЛЕКЦИИИ ДАТЧИКИ ТОЧНОЙ ОСТАНОВКИ

Рис. 102. Этажный переключатель ПЭ-1:
1—штифт (ось ролика); 2 — ролик; 3 — шплинт, 4 — рычаг; 5 — нажимной рычаг; 6 — шток блок-контакта, 7 — корпус этажного переключателя; 8, 10 — блок-контакты ЛКБ-31; 9 — винты для крепления блок-контактов; 11 — винт, крепящий рамку; 12 — рамка, 13 — кулачок; 14 — ось кулачка; 15 -гайка;
16 — плоская шайба: 17 — пружинная шайба

На двухскоростных лифтах с неподвижным полом один из выводных концов катушки контактора большой скорости наглухо присоединен к одному полюсу питающей сети, а другой выводной конец этой катушки через з-контакты блок-контактов этажного переключателя присоединяется ко второму полюсу питающей сети. З-контакты этажного переключателя включены в цепь реле, подающего питание на статорную обмотку электродвигателя механизма открывания дверей кабины и шахты (РОД).

Переключение контактов одного и другого блок-контактов этажного переключателя осуществляется механизмом переключения, который состоит из нажимных рычагов 5, кулачка 13, жестко укрепленного на оси 14, рамки 12, рычага 4 и ролика 2, свободно вращающегося на оси 1. Рычаг 4 жестко укреплен на этой же оси 14 и может свободно поворачиваться вправо и влево

Принцип работы этажных переключателей заключается в следующем

Нажимные рычаги 5 этажного переключателя действуют на штоки 6 блок-контактов Когда рычаг этажного переключателя находятся в левом положении, на шток правого блок-контакта действует правый нажимной рычаг и контакт размыкает цепь контактора, например для движения кабины вверх, если же рычаги перевести вправо, то левый нажимной рычаг действует на шток левого блок-контакта и он размыкает цепь контактора для движения кабины вниз Если же рычаг установить вертикально, нажимные рычаги будут действовать на штоки обоих блок-контактов и цепи обоих контакторов будут разомкнуты. Таким образом, на лифте правые (левые) контакты всех этажных переключателей параллельно включены, например, в цепь контактора направления для движения кабины вверх, а все левые (правые) — параллельно включены в цепь контактора направления для движения кабины вниз При движении кабины по шахте рычаги этажных переключателей переключаются автоматически Для этого на каркасе кабины укреплена комбинированная отводка 5 (рис 103,а), которая имеет вертикальную часть паза и участки паза, расположенные под углом к вертикальной части Эти участки расположены на концах отводки, причем в верхней части отводки паз наклонен в одну сторону (на рис 103, а влево), и в нижней части — в другую (вправо). Рычаг 3 этажного переключателя 2 повернут относительно вертикали влево

При движении кабины, например вверх, комбинированная отводка набегает на ролик 4 этажного переключателя следующего вверх этажа Ролик касается края левого ребра А отводки и, как по наклонной плоскости, катится до ее вертикального участка, при этом рычаг устанавливается в вертикальное положение.

Когда кабила при движении встречается с этажным переключателем этажа, контакт этажного реле которого в цепи контактора направления не замкнут (кнопка приказа или вызова этого этажа не была нажата), кабина продолжает движение в выбранном направлении и на ролик набегает ребро Б комбинированной отводки, давит на ролик и переводит рычаг в противоположную сторону Рычаг 3 оказывается повернутым относительно вертикали вправо

Таким же образом при движении кабины вверх комбинированная отводка переводит рычаг всех этажных переключателей из одного положения в другое и все контакты блок-контактов, на которые действуют нажимные рычаги, будут замкнуты Так осуществляется подготовка электрической цепи для движения кабины в обратном направлении.

Кабина продолжает движение до тех пор, пока не встретится с этажным переключателем этажа, кнопка приказа или вызова которого была нажата, т е катушка контактора получает питание по цепи, замкнутой контактом этажного переключателя этого этажа. При входе ролика этажного переключателя в вертикальную часть паза отводки рычаг 3 становится в вертикальное положение и контакт (см рис 102) размыкает цепь питания контактора направления, теряет также питание электродвигатель и тормозной электромагнит, накладывается тормоз и кабина останавливается.

На лифтах с двухскоростным приводом этажные переключатели служат для размыкания цепи контактора большой скорости. Для этого контакты этажных переключателей включены в цепь катушки контактора большой скорости.

При движении кабины вверх на какой-либо этаж катушка контактора большой скорости получает питание по цепи, замкнутой контактом этажного переключателя этого этажа, комбинированная отводка переключает рычаги этажных переключателей и подготавливается цепь обратного хода кабины. Если кабина будет проходить мимо этажа, кнопки приказа или вызова которых были нажаты и приказы или вызовы зарегистрированы, то при входе ролика этажного переключателя в вертикальную часть паза рычаг 3 становится в вертикальное положение, контакт размыкает цепь питания контактора большой скорости Контактор размыкает контакты в цепи обмотки большой скорости электродвигателя, одновременно с этим получает питание катушка контактора малой скорости и электродвигатель переходит на малую скорость

Использование этажных переключателей на лифтах возможно при движении кабины со скоростью не более 0,71 м/с и ограничено при движении кабины со скоростью более 0,71 м/с.

ЛИФТОВЫЕ ЭТАЖНЫЕ ПЕРЕКЛЮЧАТЕЛИ, ИНДУКТИВНЫЕ И КОНТАКТНЫЕ ДАТЧИКИ СЕЛЕКЦИИИ ДАТЧИКИ ТОЧНОЙ ОСТАНОВКИ

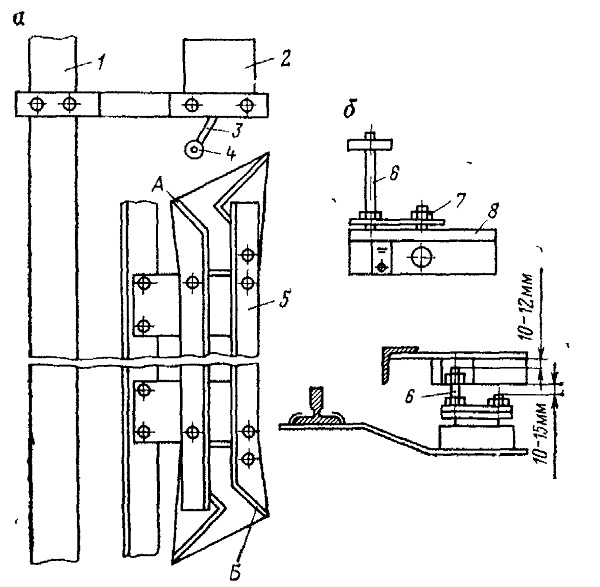

Рис 103

Комбинированная отводка (а) и этажный переключатель (б):
1 — направляющая кабины, 2 — этажный переключатель, 3 — рычаг, 4 — ролик, 5 — комбинированная отводка; 6 — штифт, 7 — гайка; 8 — крышка
