МОНТАЖ ПОДВЕСНОГО КАБЕЛЯ ЛИФТА
17.7.1. Монтаж подвесного кабеля производить по окончании монтажа кабины
и противовеса и подвески их на тяговые канаты.
17.7.2. Если подвесной кабель поступил на объект в общей бухте,
разрезать его на отрезки необходимой длины. Количество отрезков кабеля
приведено в проекте установки лифта. Для определения длины отрезков
кабеля опустить проволоку по месту прохода кабеля и добавить припуск для
его прокладки по кабине и на подсоединение в клеммных коробках № 2 и 3.
Необходимая длина отрезка кабеля может быть определена по формуле
,
где L - длина кабеля, м; Н - высот подъема кабины, м.
Более точно длина кабеля может быть определена следующим образом:
от установленной в центре шахты клеммной коробки № 2 опустить провод в приямок шахты;
свободный конец провода поднять к кабине до уровня порога первой остановки так, чтобы расстояние от центра петли до пола приямка было 300-350 мм;
отметить полученную длину на проводе-мерке;
на очищенной площадке растянуть и закрепить концы провода-мерки, по которому замерить длину кабеля с прибавлением на подключение к клеммной коробке № 2 - 500 мм провода и к клеммной коробке № 3 - 3500-4000 мм в зависимости от типа кабины, после чего кабель отрезать.
В местах подвески на кабель наложить бандаж из медной проволоки диаметром 1 мм (рис. 133). По первому отрезку кабеля заготовить остальные отрезки.
17.7.3. Перед началом монтажа подвесного кабеля, если кабель поступает на монтаж мерными отрезками, необходимо проверить соответствие полученного кабеля по длине и количеству жил.
17.7.4. Для извлечения тросика, крепящего кабель в шахте, на расстоянии 30 мм от бандажа в сторону разделки необходимо разрезать металлическую оплетку, сдвинуть ее к концу кабеля на 200 мм, разрезать шланговую оболочку вдоль кабеля на 150 мм и вытащить наружу тросик, на разрезанное место шланговой оболочки наложить бандаж крученым шнуром диаметром 1 мм с шагом не более 10 мм. Ранее сдвинутый в сторону кусок металлической оплетки сдвинуть на прежнее место, предварительно подложив на место разреза поясок из медной фольги. Уложить на стык двух концов металлической оплетки медную фольгу шириной 15 мм и припаять ее в нескольких местах к металлической оплетке припоем ПОС-40; флюсом служит канифоль.
17.7.5. Для извлечения тросика из кабеля для подвески его к кабине необходимо выполнить следующее:
на расстоянии 3500-4000 мм от конца кабеля, предназначенного для подсоединения к кабине (см. рис. 133), наложить бандаж из медной проволоки диаметром 1 мм;

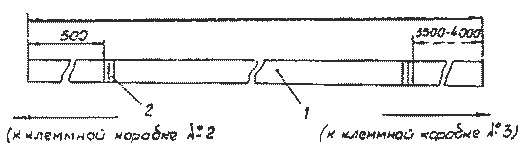

Рис. 133. Заготовка подвесного кабеля:
1 - подвесной кабель; 2 - бандаж из медной проволоки
на расстоянии 350 мм от бандажа в сторону конца кабеля, подлежащего разделке, разрезать металлическую оплетку по окружности (отрезая отдельные пряди);
разрезанную металлическую оплетку сдвинуть от места надреза на 300 мм в каждую сторону;
разрезать в двух местах вдоль кабеля шланговую оболочку на 150 мм;
отмерить от бандажа 500 мм в сторону конца кабеля, отрубить тросик и вытащить его наружу;
обмотать конец тросика, оставшегося в кабеле, крученым шнуром и уложить между жилами;
заделать разрезанную часть кабеля согласно п. 17.7.4 настоящей инструкции.
17.7.6. Если в установленной раме не предусмотрен уголок для крепления подвесного кабеля, то под клеммной коробкой № 2 с помощью дюбелей К 438 прикрепить уголок к стене шахты (рис. 134).
Рис. 134. Установка уголка для крепления подвесного кабеля:
1 - уголок; 2 - дюбель, 3 - клеммная коробка № 2
Допустимо крепить уголок дюбелями ДВП М 10 ´ 60 или ДГП 4,5 ´ 60 с помощью пистолета ПЦ-52.
17.7.7. Крепление подвесного кабеля к кабине производить следующим образом:
освобожденный из кабеля стальной тросик (п. 17.7.5 настоящей инструкции) завести в коуш ушкового болта, загнуть его и установить прижим на расстоянии 15-20 мм от коуша (рис. 135);

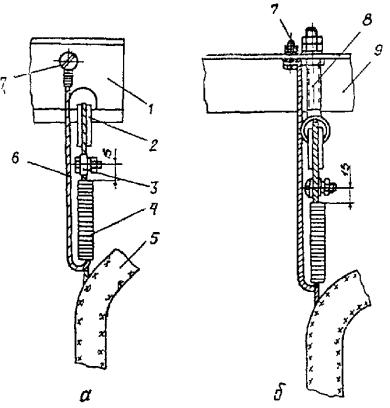

Рис. 135. Крепление подвесного кабеля:
а - к кронштейну на кабине; б - к уголку в шахте; 1 - кронштейн; 2 - коуш; 3 - зажим; 4 - бандаж; 5 - подвесной кабель; 6 - трос; 7 - винт заземления; 8 - ушковый болт; 9 - уголок
на расстоянии 10-15 мм от прижима наложить на тросик бандаж из мягкой проволоки диаметром 1-1,5 мм;
оставшийся конец тросика зачистить до блеска и на конце сделать кольцо под винт для крепления его к кронштейну на кабине;
зачистить шкуркой кронштейн в месте крепления конца тросика, смазать это место тонким слоем технического вазелина и подсоединить тросик к кронштейну с помощью винта с установкой плоской и пружинной шайбы.
17.7.8. Крепление подвесного кабеля в шахте к уголку, установленному согласно п. 17.7.6 настоящей инструкции, производить аналогично креплению к кронштейну на кабине (п. 17.7.7 настоящей инструкции, рис. 135).
17.7.9. Подсоединение подвесного кабеля к клеммной коробке № 3 и его разделку выполнять в такой последовательности:
открыть клеммную коробку № 3 и пропустить проволоку через короб;
подсоединить конец подвесного кабеля к проволоке и вытащить конец подвесного кабеля к клеммной коробке № 3;
надеть на кабель гайку сальника (рис. 136) и металлическую шайбу;
с конца кабеля, подлежащего разделке, снять металлическую оплетку;
расплести конец металлической оплетки и отогнуть ее на 5-7 мм;
на шланговую оболочку кабеля вплотную к отогнутой металлической оплетке надеть металлическую шайбу, сальниковое уплотнение и вторую металлическую шайбу;
пропустить кабель через корпус сальника, пока сальниковое уплотнение с шайбами и отогнутой металлической оплеткой полностью не войдет в гнездо сальника;
к отогнутой металлической оплетке придвинуть металлическую шайбу и завернуть гайку в корпус сальника;
на конец металлической оплетки наложить бандаж из медной проволоки диаметрам 1,5 мм. Бандаж припаять к металлической оплетке припоем ПОС-40. Конец металлической оплетки зачистить шкуркой, загнуть в кольцо и подсоединить к винту «Земля» на клеммной коробке;
разрезать шланговую оболочку кабеля, подлежащего разделке, вдоль по кабелю и снять ее;
на конец шланговой оболочки наложить бандаж из шнура;
сжать рабочие жилы кабеля в плотный пучок, накладывая на проводе бандаж из шнура диаметром 1 мм;

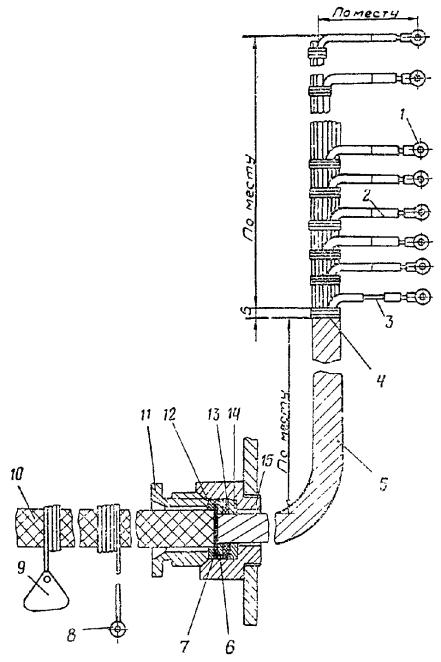

Рис. 136. Разделка подвесного кабеля:
1 - контактное кольцо; 2 - полихлорвиниловая трубка; 3 - жила кабеля; 4 - бандаж; 5 - шланговая оболочка; 6, 12 -металлическая шайба; 7 - отогнутая металлическая оплетка; 8 - заземленный провод; 9 - маркировочная бирка;10 - металлическая оплетка; 11 - гайка сальника; 13 - сальниковое уплотнение; 14 - шайба; 15 - корпус сальника
выделить поочередно ответвляемые жилы и наложить бандаж из шнура у начала радиуса сгиба каждой ответвляемой жилы;
клещами КСИ-1 или МБ-1 освободить конец каждой жилы от изоляции на длине 15-25 мм, на провода надеть полихлорвиниловые трубки длиной 20-25 мм с нанесенной на них маркировкой;
зачистить жилы шкуркой, загнуть кольцом и облудить припоем ПОС-40;
руководствуясь схемой электрических соединений кабины и маркировкой на клеммных рейках, подсоединить жилы под контактные винты;
надвинуть полихлорвиниловые трубки на оголенные места проводов;
изолировать, свернуть улиткой и перевязать шпагатом резервные жилы кабеля;
закрыть клеммную коробку крышкой.
17.7.10. Подсоединение подвесного кабеля к уголку, установленному рядом с клеммной коробкой № 2, его разделку и маркировку производить согласно п. 17.7.9настоящей инструкции (см. рис. 134).
17.7.11. До подсоединения жил кабеля клеммам в коробках № 2 и 3 произвести прозвонку жил кабеля прибором УМЖК-56, руководствуясь приложенной к прибору инструкцией.
17.7.12. На клеммные рейки клеммных коробок нанести маркировку проводов в соответствии со схемами электрических соединений белой эмалью ПФ-223.
