8.2.
МОНТАЖ ДВЕРЕЙ ШАХТЫ ГРУЗОВЫХ ЛИФТОВ
8.2.1. На площадке складирования лифтового оборудования снять створки с
дверей шахты (створки необходимо пронумеровать).
8.2.2. Используя монтажную лебедку, доставить створки и порталы ДШ на
площадки остановок.
8.2.3. Портал двери, навешенный с помощью канатов на грузовой крюк
монтажной лебедки, выверить и прикрепить к стенам шахты в ниже
приведенной последовательности:
совместить уровень порога двери шахты с отметкой чистого пола
остановочной площадки;
на порог наложить кондуктор, совместить стрелку кондуктора с серединой
порога двери шахты, зафиксировать портал двери в кондукторе прижимными
болтами;
проверить порог двери шахты по уровню и прикрепить кондуктор к
направляющим кабины с помощью прижимов (рис. 38);
к порталу двери шахты прикрепить кронштейны крепления двери шахты к
стене;
прикрепить нижние кронштейны к стене шахты одним из способов, указанным
на рис. 39;
освободить прижимы кондуктора, передвинуть его на уровень верхней
обвязки портала, совместить острие стрелки с серединой портала и
затянуть болты прижимов;

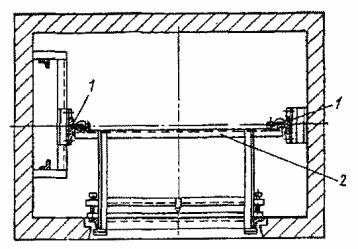

Рис. 38. Выверка двери шахты грузовых лифтов:
1 - направляющие кабины; 2 - кондуктор
прикрепить верхние и средние кронштейны портала к стене шахты;
расстропить дверь, снять кондуктор и навесить створки двери шахты.
Рис. 39. Крепление дверей шахты грузовых лифтов
а - к закладным деталям; б - шпильками; в - дюбелями; г - заделкой в ниши
8.2.4. Аналогично смонтировать все двери шахты, произвести их выверку и крепление, как указано в пункте 8.2.3 настоящей инструкции.
8.2.5. Двери шахты должны быть установлены в одной вертикальной плоскости. Допускаемое отклонение от вертикальной плоскости не более 2 мм по всей высоте двери.
8.2.6. Пороги шахтных дверей должны быть установлены горизонтально, находиться в одной вертикальной плоскости, параллельной плоскости направляющих кабины, и совпадать с уровнем чистого пола остановочной площадки. Допускаемое отклонение порога от горизонтальной плоскости не более 2 мм на всю длину порога.
8.2.7. Створки дверей шахты должны закрываться легко и плавно и не касаться пола. При закрывании створок верхняя и нижняя части створок должны одновременно касаться упоров на каркасе. Зазоры между створками, а также между створками и каркасом должны быть соблюдены в соответствии с чертежом, в зависимости от конструкции двери.
8.2.8. После регулировки двери шахты проверить работу замков:
вручную отвести рычаг ригельного запора на 25 мм, при нажатии на ручку шпингалетного замка его шток должен приподнять защелку и створки должны свободно открыться;
при открывании створок двери фартук, поворачиваясь на осях при помощи флажка, должен препятствовать закрытию ригельного замка. При закрытых створках ригельный замок должен закрыться свободно;
при закрытой двери зазор между упором тяги и флажком 2 мм;
при закрытом ригельном замке и закрытых створках фартук при нажатии на него рукой не должен подниматься;
шпингалетный замок должен работать свободно, без заеданий, защелка должна западать за упор под действием собственной массы;
дверной замок (ДЗ), контролирующий запирание двери, должен разрывать цепь управления при половине хода ригельного затвора на открытие.
