3.2.1
Тяговые органы канатных мультипликаторов гидравлических лифтов - часть 1
В мультипликаторах гидравлических лифтов в качестве гибких тяговых
элементов применяются стальные канаты, и только в ограниченном числе
случаев - грузовые цепи.
Поступающие на монтаж канаты и грузовые цепи должны иметь документ
(сертификат), характеризующий их качественные и прочностные
характеристики в полном соответствии с требованиями государственных и
(или) международных стандартов.
По требованиям ПУБЭЛ и между народного стандарта EN81-2 число
параллельных ветвей канатов или цепей лифтов, перевозящих людей, должно
быть не менее 2.
Параллельно работающие ветви канатов должны иметь одинаковые диаметры,
структурные и прочностные характеристики.
Не допускается сращивание ветвей каната.
Используемые стальные канаты не отличаются от тех, которые применяются в
лифтах с электроприводом.
Канаты, огибающие подвижный блок мультипликатора, расположенный в
верхней части штока гидроцилиндра, должны обладать хорошей эластичностью
и отличной механической прочностью, т.е. характеристиками, которые
присущи канатам тросовой свивки.
Как правило, используются канаты двойной свивки с 6-8 прядями, каждая из
которых состоит из центральной жилы и нескольких слоев проволочных жил с
винтовой намоткой соответствующего шага и диаметра так, чтобы слой
внутренних жил образовывал опору для слоя внешних жил и в то же время
служил заполнителем сечения.
Пряди навиваются вокруг органического сердечника, пропитанного канатной
смазкой.
Если проволоки в пряди и пряди в канатах свиваются в одном направлении,
в правом или левом, то такие канаты называются канатами односторонней
свивки.
Если свивка проволок и прядей производится в противоположных
направлениях, то канаты называются канатами крестовой свивки (рис.3.3).
Последние отличаются повышенной изгибной жесткостью и не склонны к
раскручиванию. По направлению свивки канаты различаются на канаты
левосторонней и правосторонней свивки.

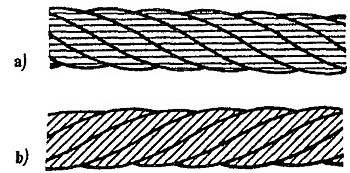

Рис.3.3. Внешний вид каната двойной свивки: а - крестовой; b - односторонней.
Канаты изготавливаются с точечным касанием проволок
между слоями прядей (ТК) и с линейчатым касанием (ЛК). Характер контакта
определяется взаимным положением проволок в пряди.
Линейчатый контакт, при котором контактные напряжения между проволоками
слоев навивки ниже, легче достигается при различном диаметре проволок в
прядях (ЛК-Р). В этом случае площадь поперечного сечения, занимаемого
материалом проволок, повышается на 5 - 10%. Выпускаются также канаты с
линейчатым контактом при одинаковых диаметрах проволок в прядях (ЛК-О).
В гидравлических лифтах преимущественно применяются более гибкие
шести-прядные и восьмипрядные канаты односторонней свивки с линейчатым
касанием проволок (ЛК) и органическим сердечником.
Сердечник служит базой, относительно которой свиваются пряди и
пропитывается канатной смазкой для предотвращения коррозии и снижения
внутреннего трения между слоями проволок при перегибе на блоке.
В обозначении канатов отечественного производства указывается характер
касания проволок и структура поперечного сечения: например - ЛК-0 6x19
(ГОСТ 3077-80).
По международному стандарту IS04344/83 аналогичный канат обозначается
так: А + 6 (1+9+9). Буква А обозначает канат двойной свивки, цифра 6 -
количество прядей (стренг), 1 - центральная проволока пряди, 9+9 -
означает два пучка проволок по 9 проволок в каждом, навитых относительно
центральной проволоки.
Расчетный диаметр каната соответствует диаметру окружности, описанной
вокруг поперечного сечения, когда трос подвергается нагрузке, равной 10%
минимальной разрывной нагрузки.
ГОСТ 3077-80(91) предусматривает для лифтовых канатов следующие
номинальные значения величины диаметров каната:
8,8-10,5-11,5-12-13-14-15-16,5-17,5-19,5-20,5-22-23-25,5-28-30,5.
IS04344/83 устанавливает следующий ряд диаметров: 8-10-11-13-16-19-22.
Диаметр канатов обычно определяется, исходя из расчетной статической
нагрузки растяжения с учетом величины коэффициента запаса разрывного
усилия и соотношения между диаметром блока, который огибает канат, и
диаметром каната.
Коэффициент надежности, предусмотренный европейским
стандартом EN81.2. для гидравлических лифтов, должен быть не меньше 12.
Аналогичное требование содержится в ПУБЭЛ.
Предел прочности каната определяется на основе прочности суммарного
сечения отдельных жил с учетом коэффициента уменьшения, так называемого
коэффициента свивки (скручивания)
Что касается минимальной удельной разрывной
нагрузки жил, международные стандарты, которые упоминались выше,
предусматривают, что канаты могут изготавливаться из жил, имеющих один
класс прочности при растяжении, или из жил, имеющих разные классы
прочности. В первом случае жилы могут иметь классы прочности при
растяжении 1570 Н/мм2 или 1770 Н/мм2 ; во втором случае внешние жилы
могут иметь класс прочности 1570 Н/мм2, а внутренние 1770 Н/мм2.
Коэффициент свивки (скручивания), как правило, определяется
производителем канатов на основе лабораторных испытаний. Коэффициент
свивки (скручивания) представляет собой отношение между значением
действительной разрывной нагрузки, полученным при разрушающих испытаниях
на растяжение, и разрывной нагрузкой, рассчитанной для прямых, а не
свернутых в спираль тросов. Впрочем, некоторые нормативы, как. например,
норматив, действующий сегодня в Италии, предусматривают, что в любом
случае в расчетах следует применять (5 =0,8.
В табл.3.1 и 3.2 (ISO 4344/83) приведены значения минимальной разрывной
нагрузки, на которые следует ориентироваться при проведении разрушающих
испытаний в зависимости от класса прочности жил.
Таблица 3.1 Канаты двойной односторонней свивки типа 6x19
Диаметр
каната
Мм
Погонная масса каната с органическим сердечником кГ/м
Разрывная нагрузка каната КН
Материал сердечника
Удельная прочность проволоки Н / мм2
пенька
синте
тика
1500
1770
8
0,222
0,217
28,1
33,2
10
0,347
0,339
44,0
51,9
11
0,420
0,410
53,2
62,8
13
0,586
0,573
74,3
87,6
16
0, 888
0,868
113
133
19
1,250
1,220
159
187
22
1,680
1,640
213
251
Таблица 3.2 Канаты двойной односторонней свивки типа 8x19
Диаметр
каната
Мм
Погонная масса каната с органическим сердечником кГ/м
Разрывная нагрузка каната КН
Материал сердечника
Удельная прочность проволоки И / мм2
пенька
синтетика
1500
1770
8
0,231
0,225
31,7
37,4
10
0,361
0,352
49,5
58,4
11
0,437
0,426
59,9
70,7
13
0,610
0,595
83,7
98,7
16
0, 924
0,901
127
150
19
1,300
1,270
179
211
22
1,750
1,700
240
283
