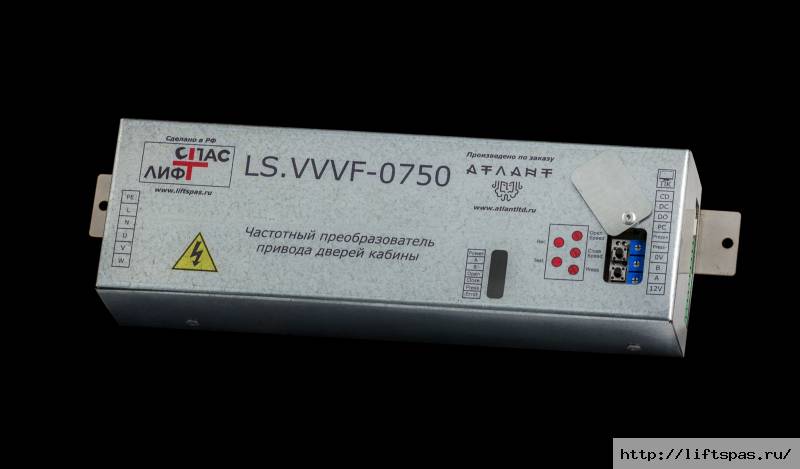

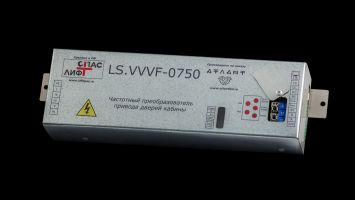

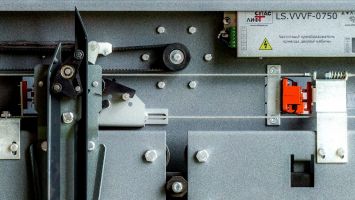

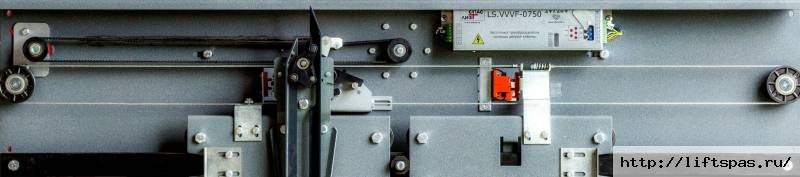

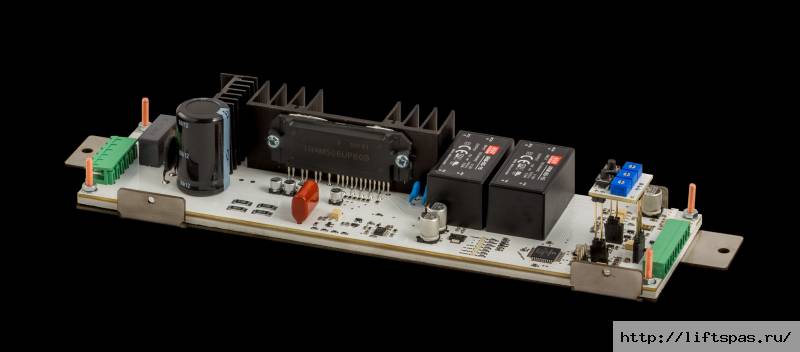

Частотный преобразователь привода дверей кабины LS.VVVF-0750



ПАСПОРТ

частотного преобразователя привода дверей кабины

LS.VVVF-0750



1 Введение

Частотный преобразователь LS.VVVF-0750 предназначен для управления и регулирования привода дверей кабины лифта. Применяется для изменения таких характеристик как скорость открытия, закрытия, усилие.

Частотный преобразователь управляет электроприводом с трехфазовым асинхронным двигателем с номинальным напряжением в 220V и мощностью до 370W.

Таблица 1

Питающая цепь частотного преобразователя

Род тока цепи

Переменный

Число фаз

1

Напряжение, В

220

Частота, Гц

50

Потребляемый ток, А, не более

4,0

Выходная цепь частотного преобразователя

Род тока цепи

Переменный

Число фаз

3

Напряжение, В

220

Частота, Гц

50

Тип выхода «открыть»/«закрыть»

  Сухой контакт

Энкодер (в комплект поставки не входит)

Род тока цепи

Постоянный

Ток, А, не более

0.3

Напряжени, В

12

Количество каналов

2

Степень защиты устройства, обеспечиваемая корпусом

IP 20

 Предельные рабочие значения

температуры воздуха °С

0 ... + 50

Габаритные размеры, мм

290 х 80 х 45

Масса, кг

1,1



2 Входы и выходы

частотный преобразователь привода дверей кабины

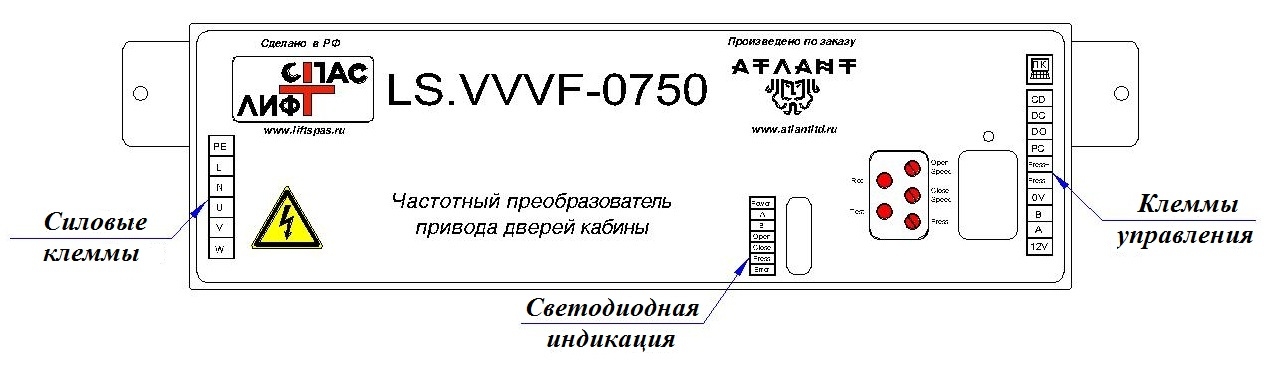

Рис.1 Расположение клемм и элементов









Individ. address – индивидуальный сетевой адрес инвертора

Pressure Sl/Mst - команда открытия при нажатии внешняя/самостоятельная

Position Sl/Mst - команда отключения силовой части по достижении крайнего положения внешняя/самостоятельная

No correct. zone – зона, в которой преобразователь не совершает самокорректировку. Параметр активен, если Position Sl/Mst = 1.

No corr.zone del – задержка действия описано в параметре No correct. zone

Gain Udc - коэффициент умножения напряжения

Gain Idc - коэффициент умножения тока

Gain Temperature - коэффициент умножения температуры

Gain Cl. speed - коэффициент умножения скорости закрытия

Gain Op. speed - коэффициент умножения скорости открытия

Gain Press. level - коэффициент умножения силы натиска

Inv. prss. Out O/C - инвертирование выхода натиска NO/NC

Stop dcc. time - время остановки при отсутствии команды привода в действие натиска

Photo sen.Dis/En - фотоклетка запрет/разрешение

PWM tbl. SVM/Nrm – изменяет вид ШИМ

Session type – запуск привода вручную запрещается/разрешается

Maint.Stop/Start – запуск привода остановка/запуск

Maintanains Fref - частота при запуске вручную

I nominal – номинальный ток привода, используется в I²t защите



Password - пароль входа в Menu Service



Save to EEPROM – сохраняет изменения; изменения сохраняются автоматически при отключении питания



Load defaults – устанавливает фабричные настройки.



Download params – сохранение параметров частотного преобразователя в памяти тестера



Upload params – сохранение параметров памяти тестера в частотном преобразователе



Tester SW ver. - софтверная версия тестера



             5 – режим испытания

6 – состояние готовности, не подана команда

7 – погрешность

8 – вступление в аварийный режим

9 - аварийный режим

Last error – последняя погрешность

Last error -1 – последняя погрешность -1

Last error -2 – последняя погрешность -2

Last error -3 – последняя погрешность -3

Last error -4 – последняя погрешность -4

0 – погрешность отсутствует

1 - не используется

2 - погрешность в программе

3 - погрешность в программе

4 - погрешность в программе

5 - не используется

6 –неполадки в импульсном датчике

7 –отсутствуют движение или импульсы в ходе открытия

8 – погрешность в программе

9 - погрешность в программе

10 – короткое замыкание

11 – низкое напряжение

12 – высокое напряжение

13 –перегрев частотного преобразователя

14 –перегрузка частотно преобразователя

15 - установленные фабричные настройки 1

16 - установленные фабричные настройки 2

17 – неизвестная погрешность

ADC0 - Udc – величина АЦП0

ADC1 - Idc – величина АЦП1

ADC2 - Temp. – величина АЦП2

ADC3 - Cl. Speed – величина АЦП3

ADC4 - Op. speed – величина АЦП4

ADC5 - Pressure – величина АЦП5

Digital inputs - состояние цифровых входов

1 - B импульсного датчика

2 - A импульсного датчика

4 - CLOSE

8 - OPEN

16 - RECOGNIZE

32 - TEST

Udc – напряжение в DC части частотного преобразователя

Idc – ток в DC части частотного преобразователя

Temperature – температура частотного преобразователя

Final Fref – частота напряжения, поступающего в привод

Final Uref – напряжение, поступающее в привод

Flash write cnt. – число записей в памяти

Reset type - служебный параметр

Menu Service - меню служебное (доступно только с применением пароли)

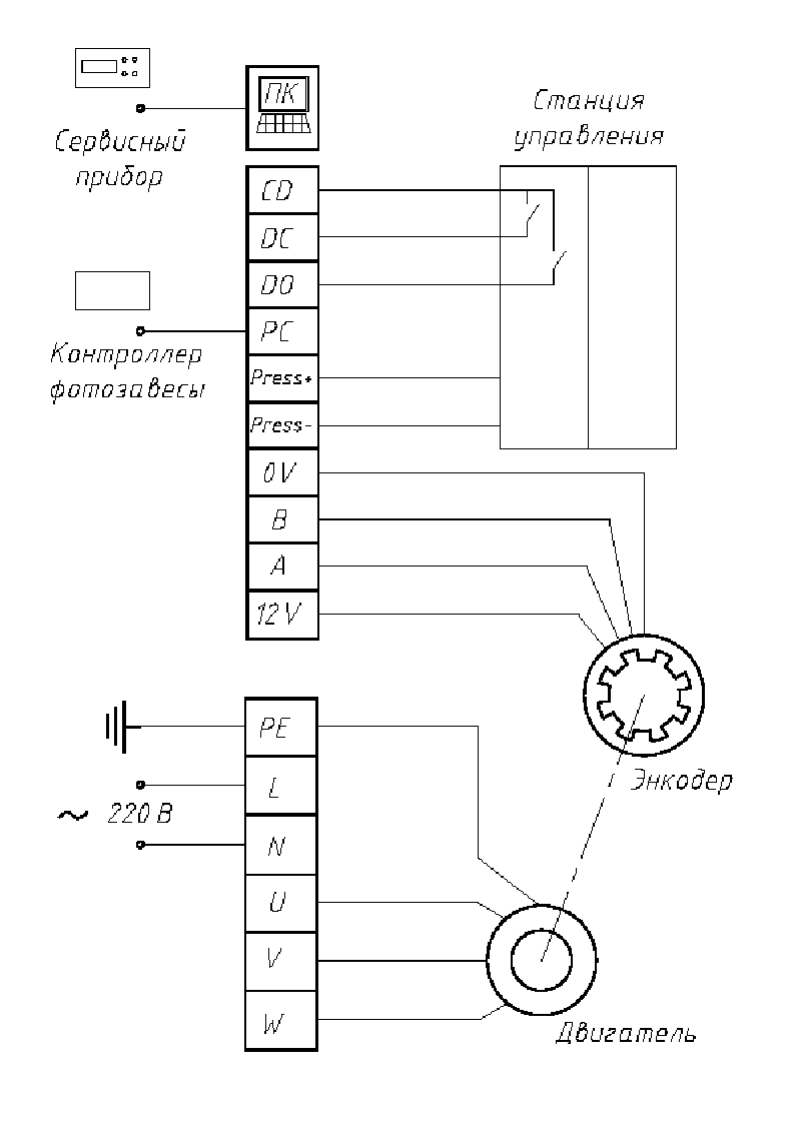

Схема подключения частотного преобразователя привода дверей кабины

Рис.2 Схема подключения

2.1 Силовые клеммы

PE – защитное заземление

L,N – напряжение питания частотного преобразователя 200-230 V/50Hz.

  Вход L защищен при помощи предохранителя в 6,3A (находится под крышкой частотного преобразователя )

U,V,W – клеммы подключения электродвигателя привода дверей

2.2 Клеммы управления

2.2.1 Энкодер

В устройстве применяется обратная связь с энкодером (установленном на валу электродвигателя)

12V,0V - напряжение энкодера

 A,B – выходы энкодера

2.2.2 Выход "усилие"

Press+ ,Press- –подсоединяется к станции управления, и выдают сигнал при появлении в дверном проеме препятствия.

           2.2.3 Входы управления

CD - общая клемма для входов DO, DC и PC,

DO - вход для открытия двери,

DC - вход для закрытия двери,

PC - вход с контроллера фотозавесы

3 Светодиодная индикация

           Светодиодная индикация находится на лицевой панели преобразователя частоты под защитной пленкой и имеет следующие индикаторы:

POWER – питание устройства обеспечено, и оно готово к работе

A,B – индикация энкодера

OPEN, CLOSE – индикация сигналов открытия и закрытия двери,

  если приведен в действие вход FC, загораются OPEN и CLOSE

PRESS – индикация отсутствия механического препятствия в дверном проеме, в нормальном состоянии светодиод должен гореть

ERROR – индикация об ошибке



При включении индикатора ERROR устройство не работает по следующим причинам:

- частотный преобразователь не прошел обучение после включения электропитания - при каждом включении питания и первой подаче сигнала об открытии дверь двигается на небольшой скорости до тех пор, пока откроется, и тогда уже оно готово работать

- прекратилось поступление сигналов с энкодера

- напряжение питания выше или ниже необходимого

- короткое замыкание в цепи электродвигателя

- перегрев преобразователя

- частотный преобразователь перегружен

- существуют неполадки в устройстве

4 Потенциометры настройки

OPEN SPEED - регулирует скорость открытия двери

CLOSE SPEED - регулирует скорость закрытия двери

PRESS - регулирует усилия при котором срабатывает реверс

5 Кнопки

REC – запуск настройки преобразователя частоты соответствующему дверному проему

TEST – при нажатии происходит однократное открытие и закрытие двери



Режим настройки дверному проему:

При первоначальном запуске устройства дверь нужно установить в закрытом положении и нажать на кнопку REC. В режиме распознавания дверь сначала открывается, затем закрывается на небольшой скорости с тем, чтобы устройство смогло измерить длину пути двери.

6 Порт коммуникации

В преобразователе частоты LS.VVV0750 установлен порт коммуникации, при помощи которого его можно подсоединить к компьютеру или иному пульту наладки.





















▲ - кнопка перемещения по меню вверх

▼ - кнопка перемещения по меню вниз

DATA / ENTER – кнопка входа и сохранения параметров

 ESCAPE – кнопка выхода из текущего параметра



6.1 Меню параметров



Устройство имеет три меню параметров, которые открываются, когда в соответственном меню значение изменяется с 0 на 1.

Menu Adjust - меню настроек



Maximal pulses – длина двери в импульсах

Low open pulses – импульсы, при которых дверь будет двигаться на небольшой скорости при открытии

Low close pulses - импульсы, при которых дверь будет двигаться на небольшой скорости при закрытии

Hold pulses - импульсы, при которых дверь будет двигаться на доталкивающей скорости

No pressure zone – импульсы закрытия, при которых отсутствует нажатие

Unlocking move - импульсы, при которых дверь будет двигаться на небольшой скорости в начале открытия

Emer.op. Dis/En – аварийное открытие запрещается/разрешается

Time emrg. enter – время на вступление в аварийный режим

Time emrg. open – время на аварийное открытие

I2t Dis/En - I²t защита (перегрузка) запрещается/разрешается

F max - частота (скорость) быстрого хода

F low open - частота (скорость) медленного хода при открытии

F low close - частота (скорость) медленного хода при закрытии

F hold - частота (скорость) при доталкивании

F recognition – частота (скорость) при распознавании

V start –повышение напряжения при нулевой частоте

F boost 1 – частота V boost 1

V boost 1 – повышение напряжения при частоте F boost 1

F boost 2 – частота V boost 2

V boost 2 – повышение напряжения при частоте F boost 2

F base – частота V base

V base – повышение напряжения при частоте F base



Acceleration – время на ускорение от 0 до 50Hz

Deceleration – время на замедление от 50 до 0 Hz

Menu Monitor - меню визуализации



SW version – софтверная версия частотного преобразователя

HW version – хардверная версия частотного преобразователя

Door state – состояние частотного преобразователя

- инициализация после включения напряжения

1 – дверь закрывается

2 – дверь открывается после нажатия

3 – дверь открывается

4 – процесс распознавания

6.1 Значения параметров основного меню для различных размеров дверей и огнестойкости

Таблица 2

Параметр

Размер дверного проема ,мм / Огнестойкость

700 / E30

700 / EI60

1200 / E30

1200 / EI60

Maximal pulses

Устанавливается автоматически

Low open pulses

18

20

32

38

Low close pulses

20

22

36

42

Hold pulses

3

3

4

4

No pressure zone

5

5

5

5

Unlocking move

10

10

10

10

Emer.op. Dis/En

0

0

0

0

Time emrg. enter

5s

5s

5s

5s

Time emrg. open

30s

30s

30s

30s

I2t Dis/En

0

0

0

0

F max

15Hz

15Hz

20Hz

20Hz

F low open

2Hz

2Hz

3Hz

3Hz

F low close

2Hz

2Hz

3Hz

3Hz

F hold

2Hz

2Hz

3Hz

3Hz

F recognition

3Hz

3Hz

5÷7Hz

5÷7Hz

V start

0%

10%

0%

10%

F boost 1

0,0Hz

1,5Hz

0,0Hz

1,5Hz

V boost 1

0%

15%

0%

15%

F boost 2

0,0Hz

0,0Hz

0,0Hz

0,0Hz

V boost 2

25%

25%

25%

25%

F base

50Hz

50Hz

50Hz

50Hz

V base

100%

100%

100%

100%

Acceleration

2,0s

2,0s

2,0s

2,0s

Deceleration

2,0s

2,0s

2,0s

2,0s
