Элементы установок для изготовления оболочковых форм и стержней из сухой смеси - часть 2
Поворотный бункер
. Поворотный бункер изготовляют из листового железа в виде коробки, имеющем на боковых стенках цапфы, на которых он легко поворачивается на 180°.Конструкция бункера должна обеспечивать быстрое нанесение песчано-смоляной смеси на модельную плиту и создавать при этом некоторое давление избыточного слоя смеси на формирующуюся оболочку.
Оптимальные условия для нанесения смеси создаются в том случае, если смесь падает на модельную плиту с высоты не менее 300 мм и избыточный слой смеси над модельной плитой при этом имеет высоту не менее 350—400 мм. Следовательно, глубина бункера должна быть в пределах 600—700 мм.
Для установки и закрепления модельной плиты на верхней плите бункера имеются специальные фиксаторы и быстродействующие зажимы. Кроме того, на бункере предусматривается фиксирующее приспособление, которое гарантирует бункер от случайного поворота. Конструкция бункера с ручным поворотом представлена на рис. 107.
Рис. 106. Электрообогреваемая печь
Устройство для съема оболочек. Необходимыми
элементами конструкции съемного устройства являются толкательная плита и
зажимы (или упоры).
Основное требование к конструкции съемного стола — получение съема
оболочки без резких толчков и перекосов. Поэтому движение толкательной
плиты должно быть плавным. Чтобы устранить случаи поломки и коробления
оболочек при применении модельной плиты с индивидуальными толкателями,
толкательная плита при съеме должна одновременно нажимать на все
толкатели. Для этого модельная плита должна закрепляться на
столе машины в плоскости, строго параллельной к
толкательной плите съемного устройства. При использовании модельных плит
с толкателями, смонтированными на общей плите, требование
строгой параллельности при установке модельной плиты является излишним.
В этом слуяае более пригодной (следует считать конструкцию толкательной
плиты с шарнирным устройством. На рис. 108 приводится конструкция н
работа съемных устройств.
Рис. 107. Бункер с ручным приводом:
1 ~ кожух, 2 — цапфа, 3 — зажим, 4 рамка, 5 — ручка, 6 — фиксатор

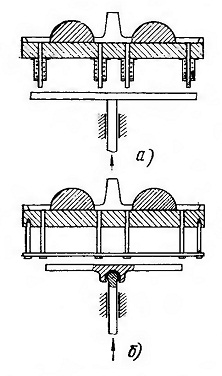

Рис. 108. Конструкция съемных устройств: а. — для индивидуальных толкателей, б — для толкателей, закрепленных на общей толкающей плнте
